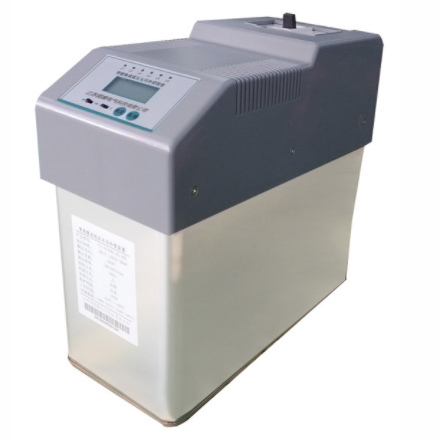

DWT系列智能集成低壓無功補償裝置包括：分相補償產品、三相補償產品和混合補償產品
DWT系列智能集成低壓無功補償裝置包括：分相補償產品、三相補償產品和混合補償產品。
三相補償方式產品內部含有4臺“△”型電容器，最大電容量為（40+40）kvar，兩臺電容器工作時分別投、切；分相補償方式產品內部含有兩臺“Y”型電容器，兩臺A、B、C三相分別投、退；混合補償方式產品內部含有一臺“Y”型電容器和兩臺“△”型電容器，兩臺電容器及A、B、C三相分別投、切。
不同的補償方式，其產品內部的電容器容量可相同或不同，如（40+40）kvar、（40+20）kvar、（30+20）kvar等。額定電壓一般三相補償方式取450V、分相補償方式取250V，可靠性較高。具有如下特點：
● 容量的使用衰減性小；
● 介質損小，發熱量小，容許應用環境溫度寬；
● 整體阻燃，不會產生火警；
● 沒有泄漏現象，不會污染環境，不會產生環保問題。

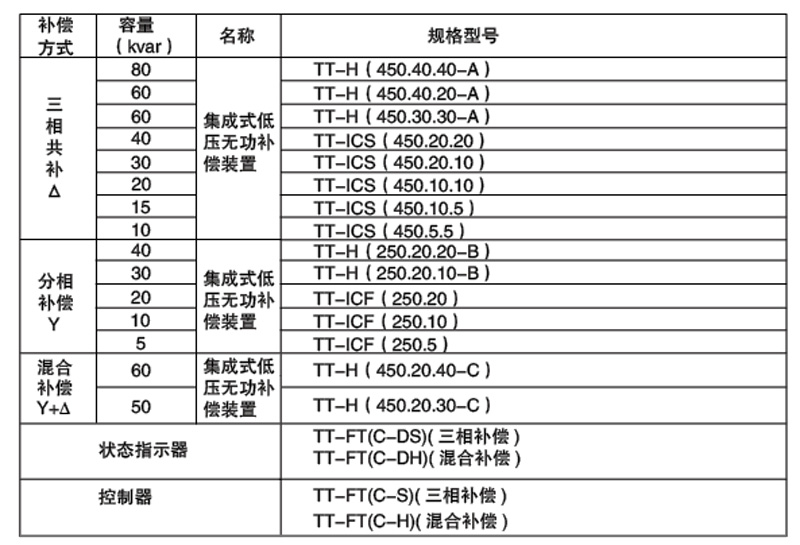

TT系列集成式低壓無功補償裝置產品選型表
TT系列一體電容試用范圍
一體電容名稱 | 用電環境 | 用電場合 |
集成式低壓無功補償裝置 | 本產品使用于電壓諧波<5%和電流諧波不超過《電能質量公用電網諧波》規定的諧波電流允許值的用電場合。 | 居民用電、商場用電、小功率電機 |
抑諧式低壓無功補償裝置 | 主要用于含有5、7次諧波用電場合，非線性負荷比例≤50%變壓器容量。 | 電焊機、直流電機、風機、行吊、提升機、單晶爐、鑄錠、變頻器等非線性負載 |
抑諧式低壓無功補償裝置 | 主要用于含有3次以上諧波用電場合，非線性負荷比例>50%變壓器容量。 | 照明整流、開關電源、UPS電源、硅整流、熔煉爐、軋機、射頻發射、大功率電機 |
TT系列集成式低壓無功補償裝置及配套產品設計使用選型

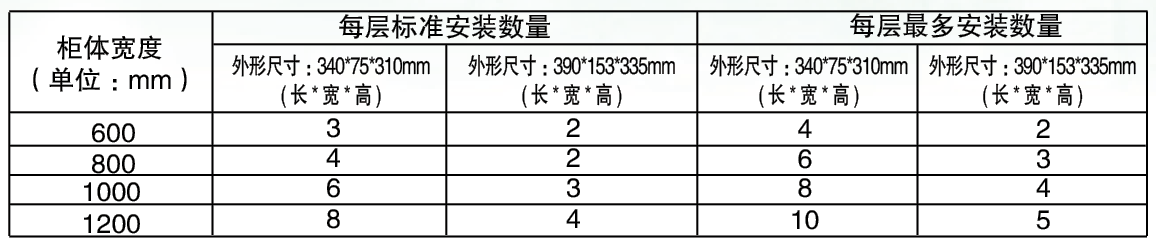

TT系列智能電容組屏安裝標準
備注：以上是按標準GGD柜體為例，柜體高2200mm，深600mm，可以放置兩層。
電容器使用配置：
三相共補電容為三相同時補償。分補電容為三相不平衡的時候，可以單獨對其中一相補償，一般和三相共補電容結合使用，其占混合補償?shù)?0%左右（具體根據用電場所和負載決定）
操作說明產品接線端子排列與定義
安裝方式
外形尺寸：390*153*335 mm（長*寬*高）
安裝尺寸：366*168 mm
開孔尺寸：Φ5
電氣接線示意圖
